몇 번을 쓰고 날이 뭉그러져 버리는 제품이 아닙니다.
25,000번의 강한 실험으로 강력함이 입증 !

정말 우수한 아치 펀치！

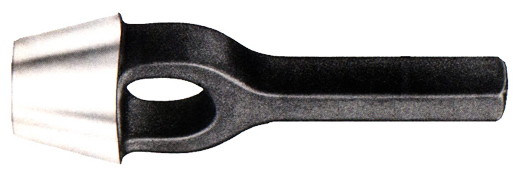

GP-25의 ARCH PUNCH는 높은 성능과 구조적 기능은 기계를 더욱 강하고, 튼튼하게 하며, 해머의 사용을 몇 세대에 걸쳐 사용할 수 있는 “수명" 을 연장할 수 있는 내구력을 만들어 준다.
정교하게 갈린 절단날은 어떤 물질에서든 깨끗하고, 부드럽게 절단하는 한편, 배럴의 뾰족한 안쪽 부분이 자동으로 펀칭자국을 없앤다.
사실상 파괴가 불가능한 "LIFE-TIME" ARCH PUNCH 는 한 개로 된 스틸의 낙하 단조(DROP-FORGING)부터 정확한 사양으로 만들어 준다.
조립된 두 조각의 용접 펀치보다 훨씬 우수하다.
그러한 우수한 ARCH 는 자연적인 강도와 견고성을 갖춘 전통적인 구조로 설계되어 있다.
도장되어 있지 않고 CHIP-PROOF로 되어 있으며, 부식방지가 되어 있는 핸들은 안전하고 미끄러지지 않게 나뭇결 무늬로 처리되어 있다.

Sizes in Stock  (Ø 6 ～ Ø 50 mm)

MODEL:GP-25


GP-25

6.4mm~50mm

1/4"~2"

1/4"   (6mm)

5/16"   (8mm)

3/8"    (10mm)

7/16"   (11mm)

1/2"   (13mm)

9/16"   (15mm)

5/8"    (16mm)

11/16"  (18mm)

3/4"   (19mm)

13/16"  (21mm)

7/8"    (23mm)

15/16"  (24mm)

1"     (25mm)

1-1/16" (27mm)

1-1/8" (29mm)

1-3/16" (31mm)

1-1/4" (32mm)

1-5/16" (34mm)

1-3/8" (35mm)

1-7/16" (37mm)

1-1/2" (38mm)

1-5/8"  (42mm)

1-3/4" (45mm)

1-7/8"  (48mm)

2"      (50mm)







GP-25 의 ARCH PUNCH는 100 ％의 만족과 수명이 보장되는 유일한 ARCH PUNCH이다.



"시험은 독립된 응용 연구 실험 기관인 METCUT RESEARCH ASSOCIATES INC,(U.S.A)가 시행하여 인증된 모든 시험 데이터이며, 시험들은 강철로 된 중량해머를 이용하여 실행되었다.
각 상표의 ARCH PUNCH 의 많은 견본들을 시험하였다.
위의 샘플 결과들이다.
GP-25만이 이들 항목 중 어느 것에서도 구조적 이상이 발생하지 않은 유일한 상표였다."

GP-25 만이 가질 수 있는 ARCH PUNCH 의 탁월한 예상수명은 주로 다음과 같은 이유들 때문이다.

ARCH 의 구조
ARCH 의 구조 형태는 다른 것과 달리, 핸들에서 절단 배럴까지 충격의 힘이 전달 되도록 매우 원활한 통로를 제공하여, 이 부분의 큰 물질의 압박을 형성하는 하중을 두 코너를 통하여 전달한다.

아치를 절단 배럴에 연결하는 큰 반경
아치를 절단 배럴에 연결하는 큰 반경이 한쪽으로 압박이 집중되는 것을 감소시키면서 하중이 절단 배럴에 원만하게 흐르게 한다.

낙하단조 (DROP-FORGED)구조
충격하중의 경우에 ARCH의 구조능력은 펀치의 제조에 사용되는 낙하 단조 과정에 의해 더욱 강화된다.
커브 모양과 낙하-단조 과정은 배럴 절단시 충격 하중의 흐름을 원활하게 하는데 도와주고 개선 시키기 위해 물질 자체의 분자 구조를 더 효율적으로 조정한다.



인증된 가속충격 작업 시험 결과   ( 타사 제품과의 실험비교 )

테스트견본

NO,11-S
GP-25 / FORGED

NO,9-O
OSBORNE / FORGED

NO19-AW
ADCO / WELED

NO,1-OW
O'BRIEN / WELDED

전체사진

확대사진

시험결과

구조물이 25,000번 이상 친 후에도 변하지 않음

20,362번 친 후에 ARCH의 구조에 이상

25번 친 후에 배럴의 구조에 이상

37번 친 후에 용접에 전체적 이상

"시험은 독립된 응용 연구 실험 기관인 METCUT RESEARCH ASSOCIATES INC,(U.S.A) 가 시행하여 인증된 모든 시험 데이터이며, 시험들은 강철로 된 중량해머를 이용하여 실행되었다.
각 상표의 ARCH PUNCH 의 많은 견본들을 시험하였다.
위의 샘플 결과들이다.
GP-25만이 이들 항목 중 어느 것에서도 구조적 이상이 발생하지 않은 유일한 상표였다."

GP-25만이 가질 수 있는 ARCH PUNCH 의 탁월한 예상수명은 주로 다음과 같은 이유들 때문이다.

ARCH 의 구조
ARCH 의 구조 형태는 다른 것과 달리, 핸들에서 절단 배럴까지 충격의 힘이 전달 되도록 매우 원활한 통로를 제공하여, 이 부분의 큰 물질의 압박을 형성하는 하중을 두 코너를 통하여 전달한다.

아치를 절단 배럴에 연결하는 큰 반경
아치를 절단 배럴에 연결하는 큰 반경이 한쪽으로 압박이 집중되는 것을 감소시키면서 하중이 절단 배럴에 원만하게 흐르게 한다.

낙하단조 (DROP-FORGED)구조
충격하중의 경우에 ARCH의 구조능력은 펀치의 제조에 사용되는 낙하 단조 과정에 의해 더욱 강화된다.
커브 모양과 낙하-단조 과정은 배럴 절단시 충격 하중의 흐름을 원활하게 하는데 도와주고 개선 시키기 위해 물질 자체의 분자 구조를 더 효율적으로 조정한다.

가스켓 펀치 SET GP-15 /GP-14/GP-13

석면 가스켓, 고무 판, 테프론 판, 비철금속 등의 재질을 힘들이지 않고 유니온 팩킹, 와셔, 등의 크기로 펀칭 작업할 수 있는 공구로서, 5,000번 해머로
강철표면에 가속 충격 실험결과 구조에 변화를 가져오지 않는 강력함이 100 ％의 만족과 수명이 보장되는 유일하게 입증된 공구로써(GP-15) 재질은 강도가 강한 크롬- 니켈강과 특수 합금강의 소재로 되어 있고 또한, 오랜 수명을 자랑하며, 작업 현장에서 가장 작은 가스켓의 재료 자투리까지도 활용할 수 있기 때문에 금전상 절약이 된다.

MODEL(4종류):GP-13/ GP-14/ GP-15/ GP-25


GP-25

6.4mm~50mm

1/4"~2"

GP-15

3.0mm~30mm



GP-14

5.0mm~25mm

3/16~1"

GP-13

6.4mm~25mm

1/4"~1"

GP-15 제품구성

㎜

03

04

06

08

10

12

14

16

18

20

22

24

26

28

30
