PULSARLUBE-M

PULSARLUBE-V

PULSARLUBE 작동원리

PULSARLUBE 사용그리스

PULSARLUBE-V



PULSARLUBE-I

PULSARLUBE-M

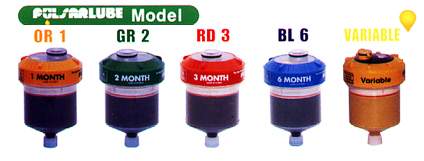

OR1

GR2

RD3

BL6

YW12

1개월 용

2개월 용

3개월 용

6개월 용

12개월 용

105 -120mm

  88 -105mm

  79 -  87mm

 63 -  78mm

  49 -  62mm

*MODEL별 급유주기 선택은 BALL& ROLLER BEARING 축 직경 기준입니다.

일일 주유량 8.3cc

일일 주유량 4.2cc

일일 주유량 2.8cc

일일 주유량 1.4cc

일일 주유량 0.7cc

PULSARLUBE-I 작동원리

원하는 주유일수의 펄사루브-I를 베어링에 장착한 다음 SWITCH를 ON 시키면 전자회로에 의해 통제된 전자감응 장치와 전해액의 반응으로 GAS를 발생시켜 미세량의 거리를 일정한 압력으로 PISTON을 밀어내어, 내장된 그리이스를 원하는 기간동안 일정량을 끊임없이 토출시키는 전자감응 식 자동그리이스 토출기입니다.

PULSARLUBE-I 적용처

- 먼지 및 분진 등의 오염으로 인하여 베어링 마모가 생기는 곳
- 주유하기 힘든 장소
- 자주 주유해 주어야 하는 곳
- 수분이 많거나 산성인 환경
- MAINTENANCE COST 를 감소시켜야 할 장소
- DOWNTIME 손실이 높은 곳

PULSARLUBE-I 이점

- 반투명, 충격 저항 용기: 남아있는 GREASE양을 CHECK하기 쉽다.
- 불활성기체 발생: 폭발의 위험성이 없다.
- COLOR표식 UNIT: 사용 기간에 따른 제품을 식별하기 쉽다.
- INDICATOR LAMP: 작동중임을 쉽게 알 수 있다.
- ON/ OFF 스위치: 작동하기가 편리하다.
- 낮은 제품 가: 윤활 COST를 감소시킨다.
- 간편한 설치법: 설치도구나 사전 작동 법 습득이 필요하다.

PULSARLUBE-I 의 작동방법

1) 정상 작동 시
-제품상단의 투명캡을 열고 녹색START 스위치를 누르면 바로 작동이 시작되며 녹색LCD가 매10~15초 간격으로 점멸하여 작동중임을 나타냅니다.
-녹색 LCD가 점멸한다면 가스는 발생중이며 제품은 정상 작동중입니다.
-녹색LCD의 점멸이 확인되면 반드시 투명캡을 꼭 잠근 후 방수카바를 씌웁니다.
주의! 옥외 및 수분 침투가 예상되는 장소에 사용시 반드시 방수 커버를 씌워야합니다.

-PULSARLUBE-I를 계속 사용하시는 경우 :
설치부 및 연결부 주변의 오염물을 제거한 후 설치하여 주시고 종전과 같이 녹색 START스위치만 누르시면됩니다.
사용중 피스톤의 움직임과 그 위치에 따라 그리스 토출상태를 확인할 수 있습니다.

2) 순간 토출(PURGE)시
-제품상단의 투명캡을 열고 녹색START 스위치를 누른 후 빨간색 PURGE스위치를 누릅니다.
-(안전상 빨간색 PURGE스위치는 잠금장치가 없으므로 계속 누르고 있어야합니다.)
빨간색 단추를 눌르고 있는 동안은 적색LCD가 계속 점등됩니다.
보통 4~5분 정도 경과하면 그리스가 토출되기 시작하며 누르고 있던 빨간색 스위치에서 손을 떼면 정상 작동상태로 전환됩니다.
주의! 그리스 토출에 소요되는 시간은 그리스 종류,주변온도 및 제품 보유기간에 따라 차이가 있을 수 있습니다.
테이프나 기타 도구를 사용하여 빨간색 PURGE스위치가 눌려진 상태로 장시간 방치하지 마십시오.
빠른 가스발생으로 인한 높은 압력으로 인해 그리스가 모두 토출되거나 상부캡이 이탈될 수 있습니다.
통상 1시간내에 250cc의 그리스가 모두 토출됩니다.
주의! 순간 토출기능은 차압이 6Kg.f/c㎡이하인 경우에만 사용할 수 있으며 차압이 6Kg.f/c㎡이상일 때에는 반드시 동종의 그리스를 채운 그리스건을 사용하여 급유통로를 확보한 후 PULSARLUBE-I을 사용하셔야합니다.

1. Protector를 돌려서 푼다.

2. Switch Panel Cap을 돌려서 연다.

3. One-Touch Switch를 On 시킨다.

4. 7∼8초 간격으로 Indicator Lamp가 작동하는지 확인한다.

5. Switch Panel Cap을 힘껏 조여 닫는다.

6. 급유 Point에 설치한다.

MODEL

그리이스 사양

PL1

다목적용 그리이스

PL2

고하중용 그리이스

PL3

고속베어링 용 그리이스 (3000RPM 이상)

PL4

식품기계 전용 그리이스 (백색)

PL5

극 고온용 합성 그리이스
