Self-Lon 만능 패킹

 ● 수명은 어느 정도인가 ?
물론 특별한 경우도 있지만 우리들이 알고 있는 대부분의 경우는 교체전의 패킹보다 Self-Lon 패킹이 월등히 오래 지속되며 수명이15배 이상되는 경우도 자주 있으며 수명이 73배나 향상된 경우도 있습니다. 이것은 보수 유수시간 및 경비를 현격히 줄일 수 있다는 것을 의미합니다.
그리고, 패킹 교체하는 동안의 생산손실도 고려해 보시길 바랍니다.
따라서 패킹은 많은 돈을 절약할 수 있습니다.

 ● 설치는 용이한가 ?
자르기 쉽고 끝이 풀리지 않으며, 매우 유연하여 쉽게 성형할 수 있습니다. 실지로 약간 마모된 축에는 아주 이상적이며, 그리고 경화되지 않고, 수축하지 않고, 부풀지 않고, 부스러지지 않기 때문에 제거하기도 매우 쉽습니다.
또한 오염이 되지 않으므로 불결하지 않습니다.
이 모든 것은 유지비 절감 및 조업중단 시간을 줄여 준다는 것을 의미합니다.
또한, Self-Lon 패킹은 성형 (Die-Formed Rings)성이 아주 우수합니다.

비석면 (Non asbestos) : 깨끗하고 고성능의 Teflon 섬유인 PTFE 재질과 Graphite 고온성 윤활유로 만들어진 복합제로 비석면사이며 고온에서도 윤활성이 좋다

화학성 : 일반적으로 범위 PH 0～14 이며 특별한 강 산화제인 경우는  PH 0～2까지는 예외일 수가 있다.

사용온도 : -240～288℃ 까지

마모가 전혀 없다 : 아주 낮은 마찰계수로 마모가 거의 없다.

경비의 효율성 : 일반 패킹에 비하여 15배～73배 이상 사용이 길며 교환에 따른 인건비, 누수손실 및 이에 따른 시간 손실이 거의 없다.

탁월한 열전도성과 윤활성으로 능력이 높아 열을 잘 흡수하므로써 22m/sec 까지 견딘다.

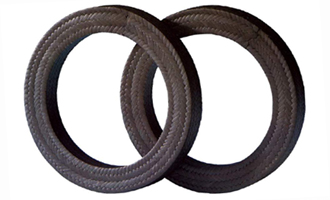

Model : Self-Lon (“S" Type)

● 전체 보수비용

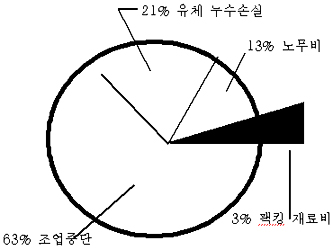

이 도표는 펌프의 패킹을 교체하는데 소요되는 상대적인 경비를 나타내는 것인데 ％ 대신 돈으로 대입 해보시면 패킹 값이 얼마냐가 문제가 되지 않는다는 것을 쉽게 알 수 있을 겁니다.
수명10% 향상은 많은 돈의 절약으로 해석됩니다.
15배의 수명향상은 얼마만한 경비를 절약했나 간단히 셈 할 수 있습니다.

*낮은 유지비  *패킹 수명향상  *가동중지 감소

Self-Lon  SIZE SPECIFICATIONS

Self-Lon 펌프 패킹 적용사례

운 전 조 건 (단위 : 팩킹 MM, 압력 ㎏/㎠)

종 전 사 용 팩 킹

Self-Lon 팩킹 사용결과

화학 공장

 패킹 치수- 12.7mm . 패킹 링-6 개
 바이킹Q124 회전펌프, 축 60Ø, 300 RPM
 75% 황산 - 압력 3.5 - 49℃

카아본 패킹으로 7주 사용

54주 이후 계속

 패킹 치수- 12.7mm . 패킹 링-5 개
 바이킹 MR 124 펌프, 축 64Ø, 450 RPM
 기름 + 석회 - 압력 2.5 - 50℃

그라파이트 패킹으로 7주 사용

15주 사용

 패킹 치수- 9.5mm . 패킹 링-6 개
 Durco Mark Ⅱ펌프 , 축 50Ø, 1800 RPM
 황산 - 압력 3.5

그라파이트 패킹으로 9주 사용

40주 사용

 패킹 치수- 12.7mm . 패킹 링-3 개
 La Bour 펌프, 축 48Ø, 3600 RPM
 100% 산 ( PH 1～2 )

PTFE/석면 패킹으로 9～13주 사용

30주 사용

 패킹 치수- 9.5mm . 패킹 링-7 개
 피스톤 고압 펌프, 축 32Ø, 1200 RPM
 물 - 압력 7 Kg/cm - 8℃

PTFE / 석면 패킹으로 9주 사용

19주후 펌프 고장
 패킹 상태 양호

 패킹 치수- 12.7mm . 패킹 링-6 개
 바이킹 MR 124 펌프, 축 64Ø, 450 RPM
 기름 - 압력 2.5 - 150℃

그라파이트 패킹으로 7주 사용

23주 사용

 패킹 치수- 9.5mm . 패킹 링-4 개
 Galligher Horizontal Vacseal 펌프, 축 60Ø, 1550RPM
 황산 / 일산화철 - 압력 3.3 - 60℃

PTFE/석면 패킹으로 8주 : 자주 조임

34주후 사용 후 펌프 교체
패킹 상태 양호

 패킹 치수- 9.5mm . 패킹 링-5 개
 Durco Mark Ⅱ펌프 , 축 50Ø, 1800 RPM
 Sulphur Chloride - 압력 0.7

PTFE / 그라파이트 패킹으로 6주 사용

23주 이후 계속 사용 중

 패킹 치수- 9.5mm . 패킹 링-6 개
 바이킹 KK 124 펌프, 축 38Ø, 200 RPM
 사용한 산 - 52℃

카아본 패킹으로 9주 사용

37주 사용

패킹 치수- 12.7mm . 패킹 링-5 개
 바이킹 MR 124 펌프, 축 64Ø, 400 RPM
 고온유 - 압력 5.6 - 150℃

그라파이트 패킹으로 8주 사용

25주 사용

제지 공장

 패킹 치수- 12.7mm . 패킹 링-5 개
 Warren 4 PHIS 펌프, 축 74Ø, 1800 RPM
 원료 수송, 52M 양정 - 28℃

윤활처리 석면 패킹으로 9주 사용

31주 이후 계속 사용 중

 패킹 치수- 12.7mm . 패킹 링-5 개
 Gould 3405 펌프, 축 64Ø, 1850 RPM
 물 수송, 46M 양정 - 50℃

윤활처리 석면 패킹으로 9주 사용

28주 이후 계속 사용 중

 패킹 치수- 9.5mm . 패킹 링-5 개
 Save All 펌프(청동 스리브), 축 41Ø, 1750 RPM
 가벼운 찌꺼기 - 압력 6.3

아라미이드 패킹으로 9주, 스리브 마모 심함

59주 이후 계속 사용 중

 패킹 치수- 9.5mm . 패킹 링-8 개
 스프리트 케이스(Split Case) 순환 펌프, 축 45Ø, 1750RPM
 나무펄프 + 물 - 압력 0.7 - 27℃

PTFE / 석면 패킹으로 9주 사용

66주 이후 계속 사용 중

 패킹 칫수- 9.5mm . 패킹 링-6 개
 Ingersoll Rand 원심 펌프, 축 45Ø, 1200 RPM
 White Liquor - 압력 1.4 - 15℃

아라미이드 패킹으로 9주 사용

43주 사용

페인트제조

 패킹 치수- 9.5mm .
 바이킹 K- 124 펌프, 축 32Ø, 1750 RPM 링 9, 패킹 9.5
 솔벤트 + 페인트(마모성이 강한 용액) - 39℃

그라파이트 / 석면 패킹으로 4주 사용

35주 이후 계속 사용 중

제약 회사

 패킹 치수- 9.5mm . 패킹 링-6 개
 La Bour 펌프, 축 32Ø, 1750 RPM
 찌꺼기 - 진공

윤활처리 석면 팩킹으로 2-3일 사용

62일 사용

 패킹 치수- 9.5 mm . 패킹 링-6 개
 Whole Droth 펌프, 축 3Ø, 1750 RPM
 찌꺼기 - 압력 2.8

그라파이트 / 석면 패킹으로 2-3일 사용

78일 이후 펌프 고장
 팩킹 상태 양호

세제제조업

 패킹 치수- 6.4mm . 패킹 링-6 개
 Sier Balt Positive Disp 기어 펌프, 축 29Ø, 600 RPM
 세제액 -  압력 11 - 205℃

PTFE / 그라파이트 패킹으로 3주 사용

6주 사용

 패킹 치수- 12.7mm . 패킹 링-6 개
 유니온 Triplex Positive Disp 피스톤 펌프, 축 45Ø, 400RPM
 마모성 세제 찌꺼기 -  압력 42

폴리에스텔/네오프린 V링으로 2일 사용

매월 정기보수시 교체
팩킹 상태 양호

아스 팔트

 패킹 치수- 9.5mm . 패킹 링-9 개
 바이킹 펌프, 축 50Ø, 1750 RPM
 아스팔트 - 136 ～ 160℃

PTFE 패킹으로 5-6주 사용

45주 이후 계속 사용

의료 센터

보일러실, 패킹 칫수- 11mm . 패킹 링-6 개
 Ingersoll Rand 1-1/2CMRV, 축 57Ø, 3500 RPM
 화학처리수 -  압력 7.7 - 110℃

포일( FOIL ) 패킹으로 3주 사용

20주 이후 계속 사용 중

양 조 업

 패킹 치수- 19mm . 패킹 링-12 개
 Taber 펌프, 축 76Ø, 60 RPM
 사용한 곡물 - 95℃

PTFE / 석면 패킹으로 6 주 사용

28주 이후 계속 사용 중

제    작

패킹 치수- 9.5mm . 패킹 링-8 개
 Dry Mixer, 축 89Ø, 150 RPM
 비닐수지 + 기름 - 150℃

PTFE / 석면 패킹으로 6주 사용

10주 사용

하수 처리

 패킹 치수- 12.7mm . 패킹 링-3 개
 American Wellworks 펌프 (손상된 스리브), 축 32Ø, 860RPM
 마모성이 강한 찌꺼기 - 36℃

그라파이트 / 석면 패킹으로 4주 사용

15주 사용
